Commutation

Пункт меню «Коммутация» содержит в себе 6 подпунктов:

  • Порты;
  • Патч-панели;
  • Порты патч-панелей;
  • Розетки;
  • Линии;
  • Патч-корды.


Подпункт Меню «Порты»

Подпункт меню содержит информацию о коммутации портов сетевых устройств. Порты можно добавлять, редактировать, коммутировать, раскоммутировать, экспортировать в csv, импортировать из csv, удалять. Портам можно назначать статус наблюдения. По портам можно осуществлять поиск.


Table columns (You can select columns by clicking the gear icon):

  • имя - имя сетевого устройства;

  • ip address – an ip address of the network device;

  • хост - хост сетевого устройства;

  • sysName – SNMP sysName of network device;

  • port – name of the network device port;

  • патч-корд – патч-корд, который связывает порт патч-панели, порт другого сетевого устройства либо розетку с портом сетевого устройства;

  • коммутация - соседняя и конечная точки коммутации порта сетевого устройства;

  • monitor status;

    Note

    • MONITOR_NOT_TRUNK – generate a network report for this port if it is not trunk.
    • MONITOR – generate a network report for this port.
    • NOT_MONITOR – do not generate a network report for this port.

    All ports with trunk status NOT_TRUNK and having connected endpoints will be added to commutation automatically according to the “Reports update period” option in the global settings. The network report will also be generated.

  • здание – здание, где размещено сетевое устройство;

  • этаж – этаж, где размещено сетевое устройство;

  • помещение – помещение, где размещено сетевое устройство;

  • шкаф или место – шкаф или место, где размещено сетевое устройство.

When adding a port manually, you must specify:

  • Имя или ip адрес сетевого устройства;
  • Port name;
  • Port monitor status.

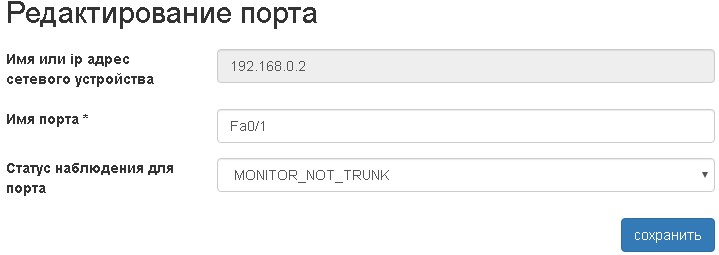

Editing a port is similar to adding it.


Export to CSV: Export all port commutation information to CSV file. The file encoding is UTF-8. Separator is semicolon.

Import from CSV: import port commutation information from CSV file.


Note

  • Separator is semicolon.
  • To correctly display characters, the file must be in the UTF-8 encoding without BOM.
  • We recommend that you use the Libre Office Calc to edit CSV files.

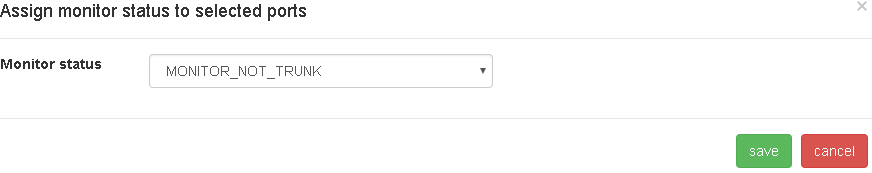

There is a possibility to select several ports at once and assign them monitor status.


Любой порт можно скоммутировать с портом патч-панели, портом сетевого устройства либо розеткой с помощью патч-корда.

image83-1

В программе есть возможность выбрать сразу несколько портов и раскоммутировать их.

image83-2

Delete ports: You can select multiple ports at once and delete them. This will delete the associated data from the network report.


By clicking on the name of the port you can view detailed information about it.

image85-1 image85-2

Подпункт Меню «Патч-панели»

Подпункт меню содержит информацию о патч-панелях. Патч-панели можно добавлять, редактировать, удалять.


Столбцы таблицы:

  • patch panel;
  • тип;
  • количество портов;
  • описание;
  • здание;
  • этаж;
  • помещение;
  • шкаф.

При добавлении патч-панели нужно указать:

  • Идентификатор - уникальный идентификатор патч-панели;
  • Тип;
  • Количество портов;
  • Описание (опционально);
  • Здание;
  • Этаж;
  • Помещение;
  • Шкаф;
  • Положение в шкафу;
  • Начальный unit;
  • Конечный unit.


Редактирование патч-панели аналогично её добавлению.


Удаление патч-панелей: можно выбрать сразу несколько патч-панелей и удалить их. При этом будут удалены все порты этих патч-панелей.


Кликнув на патч-панель можно просмотреть подробную информацию о ней и её портах.

image90 image91

Подпункт Меню «Порты патч-панелей»

Подпункт меню содержит информацию о коммутации портов патч-панелей Порты можно коммутировать, раскоммутировать, экспортировать в csv, импортировать из csv. По портам можно осуществлять поиск.


Столбцы таблицы:

  • сторона патч-корда;
  • патч-корд;
  • patch panel;
  • порт;
  • линия;
  • сторона линии;
  • здание – здание, где размещена патч-панель;
  • этаж – этаж, где размещена патч-панель;
  • помещение – помещение, где размещена патч-панель;
  • шкаф – шкаф, где размещена патч-панель.

Экспорт в csv: экспортировать информацию о коммутации всех портов патч-панелей в csv файл. Кодировка файла – UTF-8. Разделитель – точка с запятой.

Импорт из csv: импортировать информацию о коммутации портов патч-панелей из csv файла.


Note

  • Separator is semicolon.
  • To correctly display characters, the file must be in the UTF-8 encoding without BOM.
  • We recommend that you use the Libre Office Calc to edit CSV files.

Любой порт патч-панели можно скоммутировать с портом портом сетевого устройства или портом патч-панели с помощью патч-корда.


Любой порт патч-панели можно скоммутировать с сетевой розеткой или портом патч-панели с помощью линии.


В программе есть возможность выбрать сразу несколько портов патч-панелей и раскоммутировать их линии и патч-корды.


Кликнув на порт можно просмотреть подробную информацию о нем.

image97 image98

Подпункт Меню «Розетки»

Подпункт меню содержит информацию о коммутации сетевых розеток Сетевые розетки можно добавлять, редактировать, удалять, коммутировать, раскоммутировать, экспортировать в csv, импортировать из csv. По розеткам можно осуществлять поиск.


Столбцы таблицы:

  • сторона линии;
  • линия;
  • розетка;
  • патч-корд;
  • сторона патч-корда
  • здание – здание, где размещена розетка;
  • этаж – этаж, где размещена розетка;
  • помещение – помещение, где размещена розетка.

При добавлении розетки нужно указать:

  • Метка;
  • Здание;
  • Этаж;
  • Помещение.


Редактирование розетки аналогично её добавлению.


Экспорт в csv: экспортировать информацию о коммутации всех розеток в csv файл. Кодировка файла – UTF-8. Разделитель – точка с запятой.

Импорт из csv: импортировать информацию о коммутации розеток из csv файла.


Note

  • Separator is semicolon.
  • To correctly display characters, the file must be in the UTF-8 encoding without BOM.
  • We recommend that you use the Libre Office Calc to edit CSV files.

Любую розетку можно скоммутировать с портом портом сетевого устройства с помощью патч-корда.


Любую розетку можно скоммутировать с портом патч-панели с помощью линии.


В программе есть возможность выбрать сразу несколько розеток и раскоммутировать их линии и патч-корды.


Удаление розеток: можно выбрать сразу несколько розеток и удалить их.


Кликнув на розетку можно просмотреть подробную информацию о ней.

image107 image108

Подпункт Меню «Линии»

Подпункт меню содержит информацию о линиях связи между портами патч-панелей и сетевыми розетками. Линии в отличие от патч-кордов не имеют коннекторов на своих концах. Линии создаются автоматически при коммутации сетевых розеток и портов патч-панелей. Линии можно редактировать и удалать.


Столбцы таблицы:

  • сторона 1;
  • линия;
  • сторона 2.

При редактировании линии можно укзать ее метку.


Удаление линий: можно выбрать сразу несколько линий и удалить их.


Кликнув на линию можно просмотреть подробную информацию о ней.

image112 image113

Подпункт Меню «Патч-корды»

Подпункт меню содержит информацию о патч-кордах, которые связывают между собой порты патч-панелей, порты сетевых устройств и сетевые розетки. Патч-корды в отличие от линий имеют коннекторы на своих концах. Патч-корды создаются автоматически при коммутации портов сестевых устройств, портов патч-панелей и сетевых розеток. Патч-корды можно редактировать и удалять.


Столбцы таблицы:

  • сторона 1;
  • патч-корд;
  • сторона 2.

При редактировании патч-корда можно указать его метку.


Удаление патч-кордов: можно выбрать сразу несколько патч-кордов и удалить их.


Кликнув на патч-корд можно просмотреть подробную информацию о нем.

image117 image118
