Настройка коммутации

Перед настройкой коммутации необходимо добавить сетевые устройства.

Добавление патч-панелей

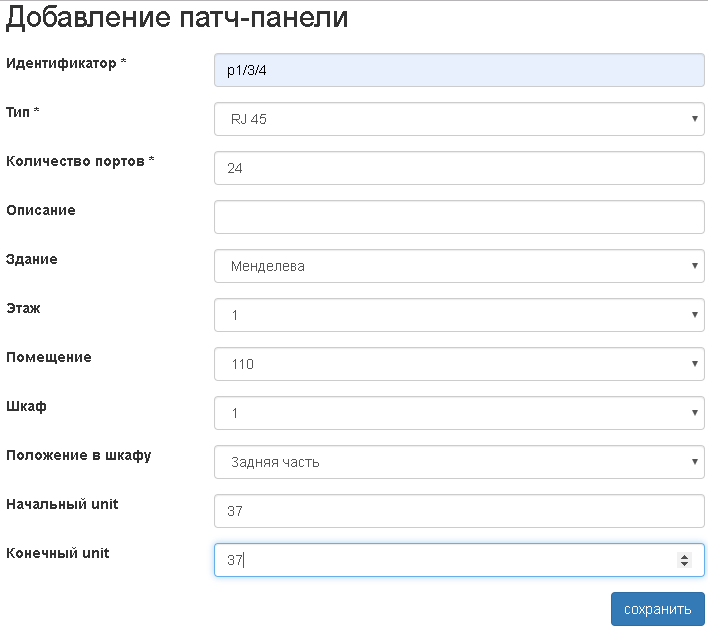

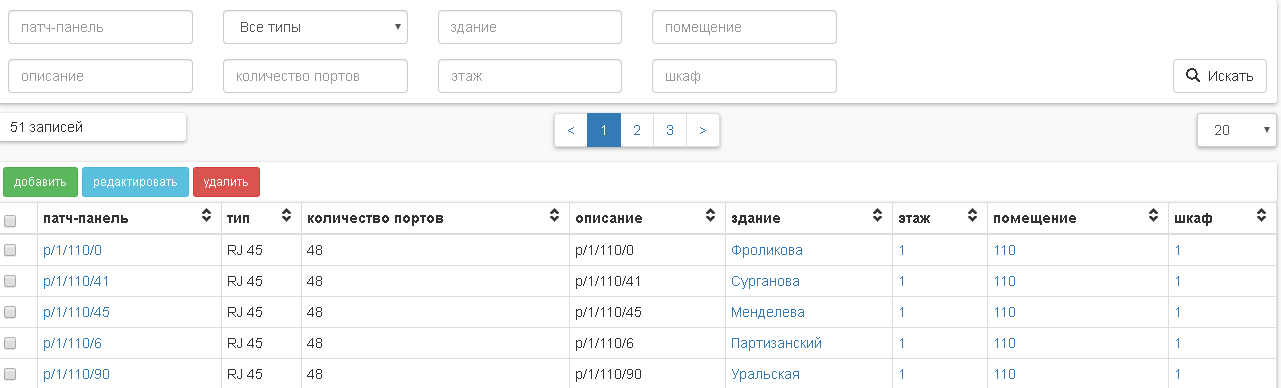

1. Зайти в пункт меню Коммутация→Патч-панели.

2. Нажать кнопку добавить. Заполнить поля и нажать кнопку сохранить.

Идентификатор

Уникальный идентификатор патч-панели.

Тип

Тип патч-панели.

Количество портов

Количество портов.

Описание

Описание.

Здание

Здание, где размещена патч-панель.

Этаж

Этаж, где размещена патч-панель.

Помещение

Помещение, где размещена патч-панель.

Шкаф

Шкаф, где размещена патч-панель.

Положение в шкафу

Положение в шкафу.

Начальный unit

Начальный unit.

Конечный unit

Конечный unit.

3. Выполнить пункт 2 для необходимого количества патч-панелей.

Добавление и коммутация портов сетевых устройств

Порты могут быть добавлены и скоммутированы вручную по одному, либо массово импортированы из csv-файла.

Ручное добавление

1. Зайти в пункт меню Коммутация→Порты.

2. Для ручном добавления порта необходимого нажать кнопку добавить, заполнить поля и нажать кнопку сохранить.

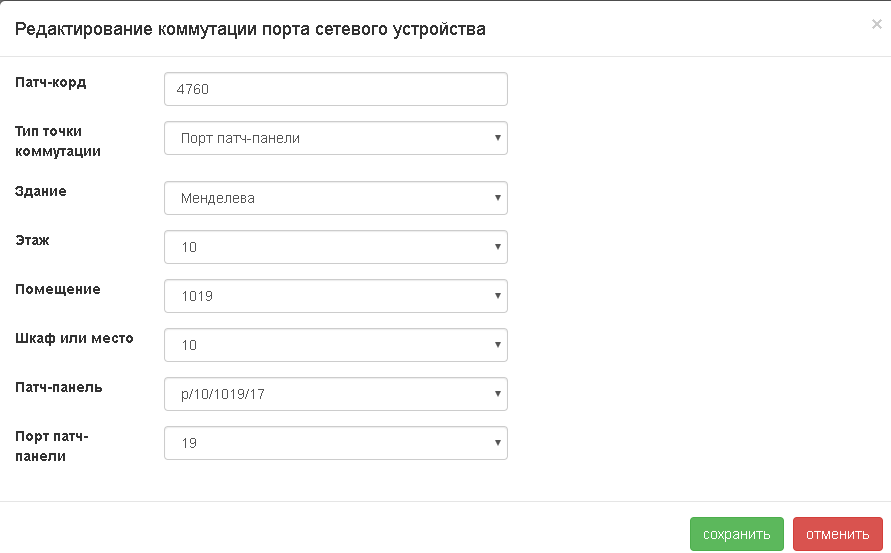

3. Скоммутировать порт с портом патч-панели, портом другого сетевого устройства, розеткой. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить.

4. Выполнить пункты 2-3 для необходимого количесва портов.

Импорт из файла

1. Зайти в пункт меню Коммутация→Порты.

2. Нажать кнопку «импорт из csv».

3. Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.

Коммутация портов патч-панелей

Порты патч-панелей создаются при создании патч-панели и отдельно созданы быть не могут.

Порты могут быть скоммутированы вручную по одному, либо коммутация может быть массово импортирована из csv-файла.

Ручная коммутация

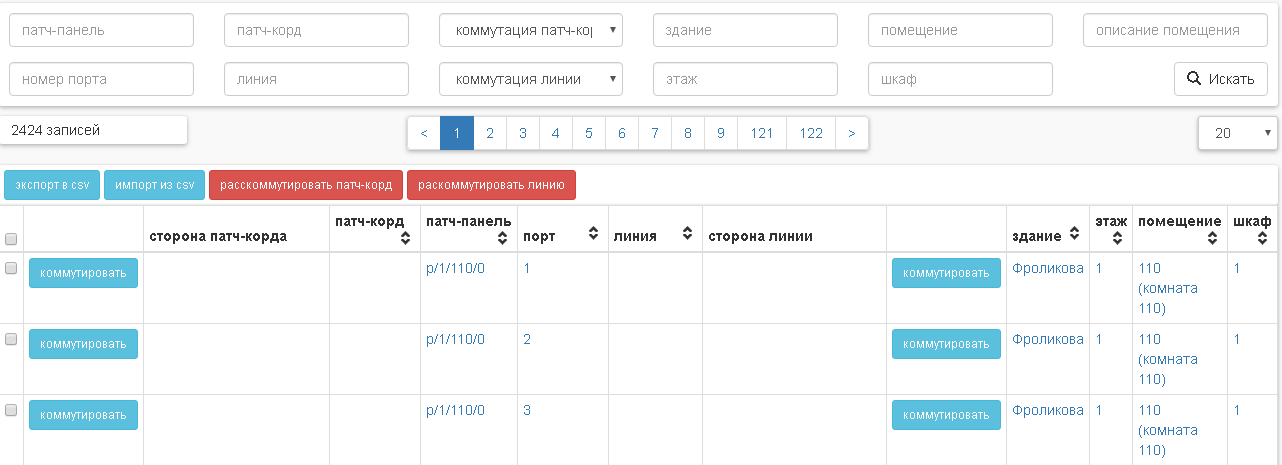

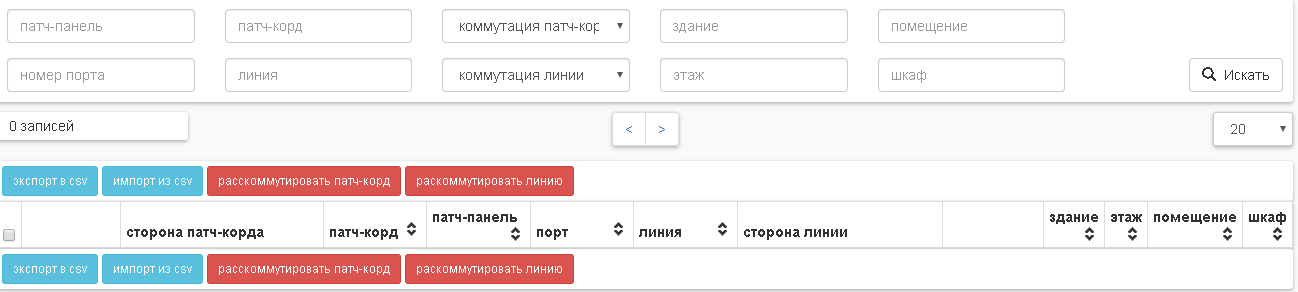

1. Зайти в пункт меню Коммутация→Порты патч-панелей.

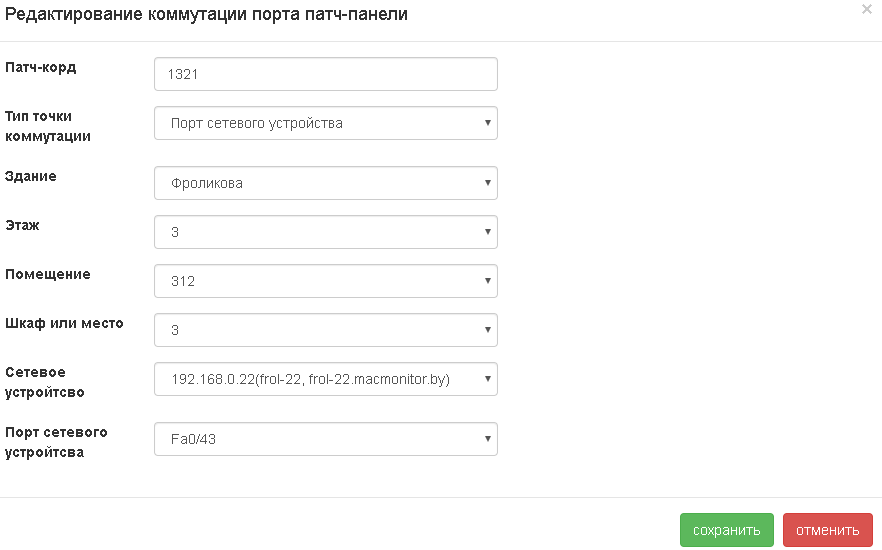

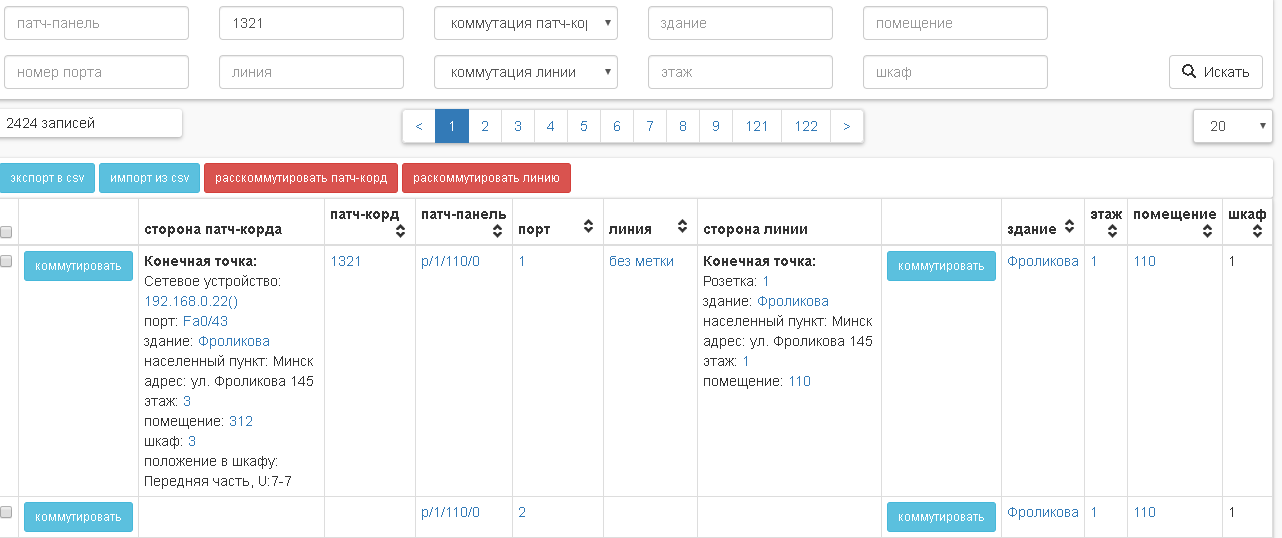

2. Скоммутировать порт с другим портом патч-панели, портом сетевого устройства, розеткой. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить. Коммутировать порт можно, как со стороны линии, так и со стороны патч-корда. Патч-корд отличается от линии наличием коннекторов на концах кабеля.

3. Выполнить пункты 1-2 для необходимого количесва портов.

Импорт коммутации из файла

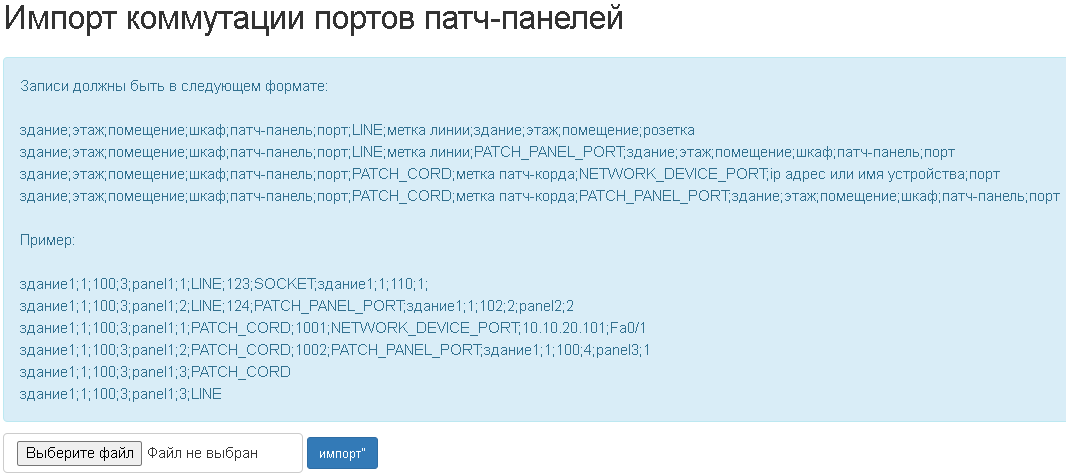

1. Зайти в пункт меню Коммутация→Порты патч-панелей.

2. Нажать кнопку «импорт из csv».

3. Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.

Добавление и коммутация розеток

Розетки могут быть добавлены и скоммутированы вручную по одной, либо массово импортированы из csv-файла.

Ручное добавление

Розетки могут быть добавлены по одной или массово. Для массового добавления розеток необходимо зайти в Места→Помещения. Кликнуть на нужное помещение. Нажать «добавить розетки массово», заполнить поля и нажать сохранить.

Добавление и коммутация одной розетки

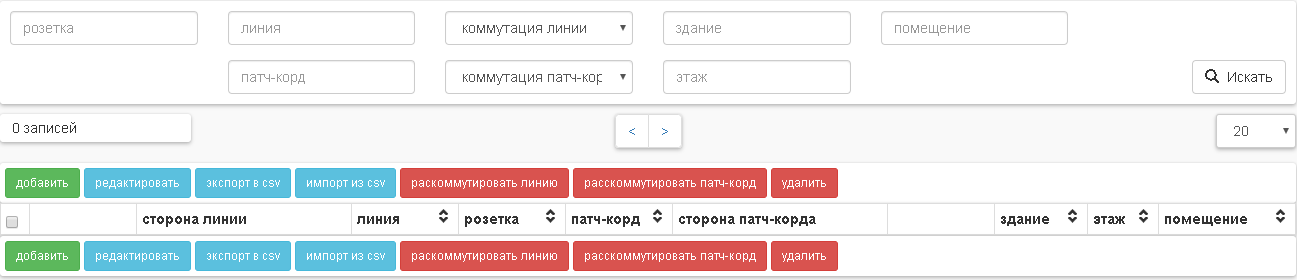

1. Зайти в пункт меню Коммутация→Розетки.

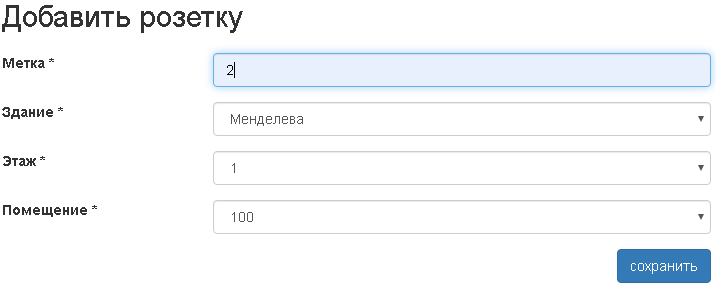

2. Для ручном добавления розетки необходимого нажать кнопку добавить, заполнить поля и нажать кнопку сохранить.

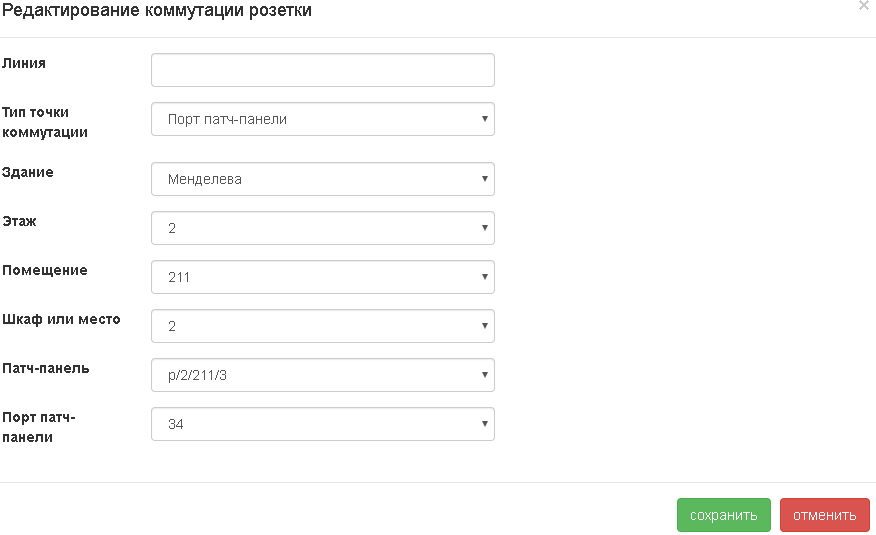

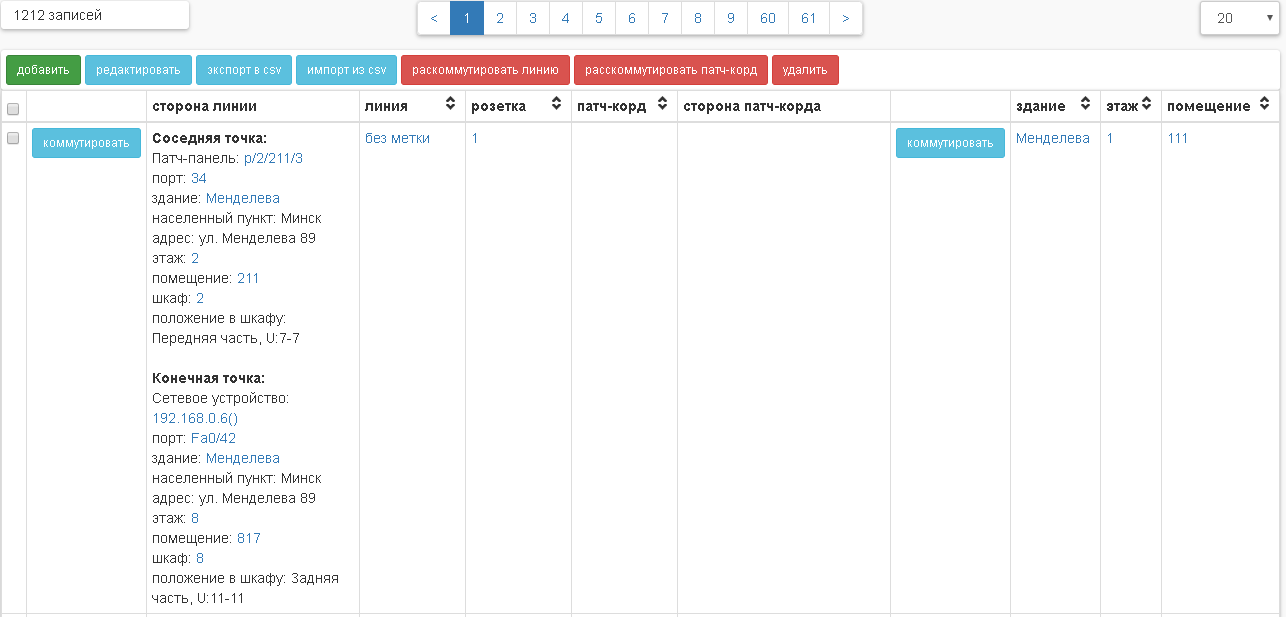

3. Скоммутировать розетку с портом патч-панели, портом сетевого устройства. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить. Коммутировать розетку можно, как со стороны линии, так и со стороны патч-корда. Патч-корд отличается от линии наличием коннекторов на концах кабеля.

4. Выполнить пункты 2-3 для необходимого количесва розеток.

Импорт из файла

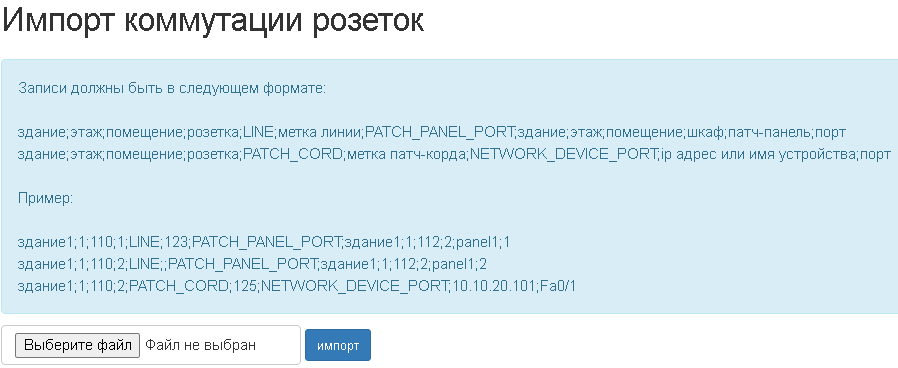

1. Зайти в пункт меню Коммутация→Розетки.

2. Нажать кнопку «импорт из csv».

3. Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.
